هیدروموتور پیستونی دندون
هیدروموتور پیستونی دندون ، هیدروموتور دندون یکی وسیله ی دوار میباشد که بسیار کاربرد دارد و در بخش اتوماسیون هیدرولیک صنایع خودرو سازی ، صنایع سیمان، صنایع معدن، صنایع شیمیایی، صنایع فولاد و خط های تولید ماشین آلات و دستگاه های هیدرولیک و .. کاربرد دارد .

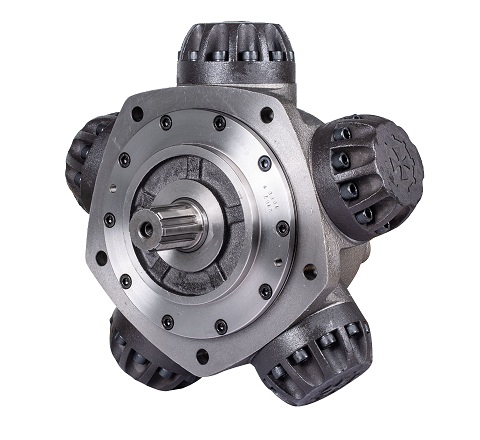

هیدروموتور پیستونی دندون سری DMY

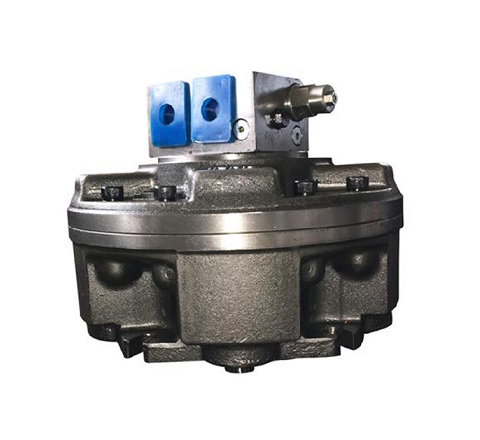

هیدروموتور پیستونی دندون سری DS
هیدروموتور پیستونی دندون سری DMG
هیدروموتور پیستونی دندون سری DM
هیدروموتور پیستونی دندون سری DMP

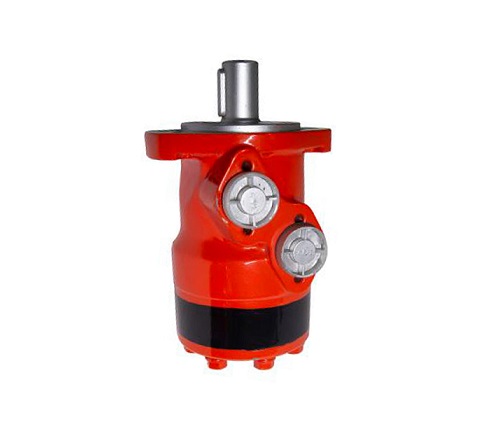

هیدروموتور پیستونی دندون سری BMTZ

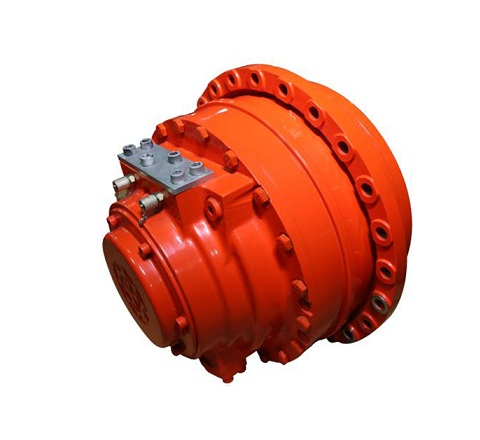

هیدروموتور پیستونی دندون سری DA

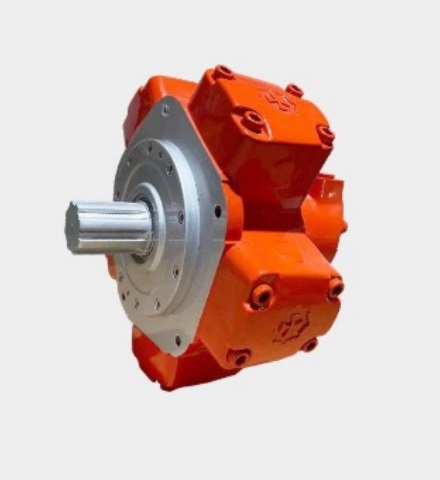

هیدروموتور پیستونی دندون سری DK
نمایندگی هیدروموتور پیستونی دندون

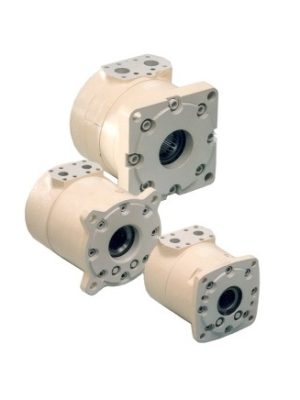

موتور هيدروليك عملگرهايي که همواره دوران میکنند هیدروموتور میباشد و هنگام دوران بار چرخشی برای ایجاد گشتاور مورد نیاز موتورهای هیدرولیکی یا هیدروموتورها استفاده میشوند.عملگرها به سه نوع عملگر پره ای ، عملگر دنده ای و عملگر پیستونی تقسیم می شوند.
هیدروموتور دندون
بیشترین دبی مجاز که از موتور عبور می کند و بیشترین سرعت ثابت گشتاور بر طبقNm/bar . به وسیله ثابت گشتاور میزان گشتاور موتور در فشار های کاری گوناگون به دست می آید. میزان حجم جابجایی روغن با واحد سانتی متر مکعب( cm3) بیشترین گشتاور موتور در اختلاف فشار بیشینه
انواع هیدروموتور کدامند؟
در هیدروموتورهای شعاعی یا رادیال ، پیستونها در راستای شعاع چیده می شوند به وسیله شاتون ، میل لنگ شفت باعث حرکت هیدروموتور می شوند. یکی از مزیت های هیدروموتورهای شعاعی این است که سرعت را تا یک درو در دقیقه تنظیم می کنند . داشتن خروجی گشتاور بالا نیز از دیگر مزایای هیدرو موتور شعاعی میباشد.
نمایندگی هیدروموتور پیستونی دندون

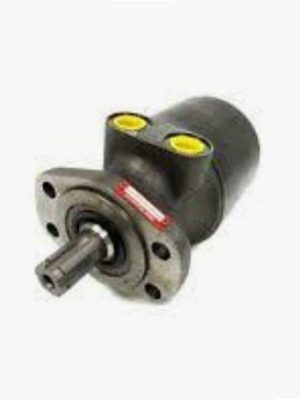

از ویژگی های هیدرو موتورهای اوربیتالی می توان به عدم داغ کردن در دورهای بالا ،کیفیت بالای قطعات داخلی ، استفاده از رنگ کوره ای در رنگ کردن هیدروموتورها و . . اشاره کرد.
هیدروموتور پیستونی NHM100
هیدروموتور پیستونی دندون شامل دستگاه هایی هستند که در نیروگاه های آبی، موتورها و انجین های آبی به کار گرفته می شوند، اما در اصطلاحات امروزی، این اسم بیشتر به موتورهایی اطلاق می شود که از سیالات هیدرولیکی به عنوان بخشی از مدار هیدرولیکی بسته در ماشین آلات هیدرولیکی مدرن استفاده می کنند. بر خلاف موتورهای بخار، از آنجایی که آب غیر قابل تراکم است، نمی توان آنها را تراتل کرد و سوپاپ آنها را نمیتوان بصورت قطع جریان کنترل نمود.
هیدروموتورهای پیستونی شعاعی
یک لوله ی سیلندری متصل به درایو شفت دارند، که دارای تعدادی پیستون است که در سوراخ های شعاعی سیلندر حرکت رفت و برگشتی دارند. پیستون ها بصورت عمود بر محور میل لنگ قرار می گیرند. با چرخیدن میل لنگ، پیستون ها بصورت خطی با فشار سیال حرکت می کنند. موتورهای پیستونی شعاعی در دو نوع کلی هستند، ۱٫ پیستونی فشار به داخل ۲٫ پیستونی فشار به خارج
هیدروموتور پیستونی شعاعی
نوع میل لنگی (به عنوان مثال موتور هیدرولیکی staffa یا SAl) با تک بادامک و پیستون فشار به داخل اساسا یک طراحی قدیمی محسوب می شود با این وجود ویژگی های گشتاور اولیه ی فوق العاده بالایی دارد. موتورهای پیستونی شعاعی نوع میل لنگی قادرند با سرعت “خزش” کار کنند و برخی می توانند بطور یکنواخت تا سرعت ۱۵۰۰ rpm کار کنند و در عین حال ویژگی های گشتاوری خروجی ثابتی را ارائه دهند. و این باعث می شود که آنها هنوز هم تطبیق پذیرترین طراحی را داشته باشند.
هیدروموتور پیستونی محوری
در طراحی های متفاوتی وجود دارند. این طراحی های متفاوت شامل نحوه ی توزیع سیال در پیستون یا سیلندرهای مختلف و همچنین طراحی خود سیلندرها است. برخی موتورها پیستون هایی دارند که با استفاده از میله ها (بسیار شبیه موتور احتراق داخلی) به بادامک متصل شده است، در حالی که بقیه آنها “کفشک” شناور و یا حتی با سیلندر های تلسکوپی تماس کروی دارند، مانند نوع پارکر دنیزون کالزونی (Parker Denison Calzoni). هر طراحی مزایا و معایب خاص خود را دارد. از جمله توانایی چرخش آزادانه، بازده حجمی بالا، قابلیت اطمینان بالا و غیره.
هیدروموتور پیستونی دندون
نوع حلقه بادامکی مولتی لوب (Multi-lobe cam ring) یک حلقه بادامکی با چند لوب است و غلتک های پیستون در مقابل حلقه بادامکی به خارج فشار می آورند. این باعث ایجاد خروجی یکنواخت با گشتاور اولیه ی بالا می شود، اما اغلب در رنج سرعت بالا محدود می شوند. این نوع از موتورها، مخصوصا در کاربردهای سرعت پایین مناسب هستند و می توانند قدرت بسیار بالایی ایجاد نمایند.
هیدروموتور پیستونی محوری
این هیدروموتورها نیز از قاعده ی حرکت رفت و برگشتی پیستون استفاده می نماید تا شفت خروجی را بچرخاند. اما حرکت بجای شعاعی محوری است. تعدادی پیستون بصورت دایروی در یک محفظه (بلوک سیلندر، روتور، یا بشکه) قرار دارند. این محفظه بوسیله شفتی که با پیستون های پمپ کننده هم راستاست حول محورش می چرخد. دو طرح برای موتوهای پیستونی محوری وجود دارد، نوع سواش پلیت (swashplate) و نوع محور مورب. در طراحی سواش پلیت، پیستون و شفت درایو موازی هستند و در طراحی محور مورب، پیستون ها با زاویه ای نسبت به درایو شفت اصلی قرار گرفته اند.
هیدروموتور دندون
هیدروموتور دندون از فشار اعمال شده بر انتهای پیستون هایی که در سیلندرها حرکت رفت و برگشتی انجام می دهند، گشتاور تولید می کنند. در طراحی خطی، درایو شفت و سیلندر موتور هم محور هستند. فشار در انتهای پیستون ها باعث یک عکس العمل در مقابل کج شدن سواش پلیت می شود و سیلندر و شفت را می چرخاند. گشتاور ایجاد شده متناسب با مساحت پیستون ها و تابعی از زوایه ی قرار گرفتن سوآش پلیت است. این موتورها در مدل های ثابت و با جابجایی متغیر ساخته می شوند و زاویه ی سوآش پلیت جابجایی موتور را تعیین می نماید.
هیدروموتور پیستونی دندون
هیدروموتور دندون از عکس العمل فشار روی پیستون های رفت و برگشتی، گشتاور ایجاد می نمایند. در این طراحی سیلندر و درایو شفت تحت زاویه ای بهم وصل شده انده، عکس العمل، در خلاف فلنچ درایو شفت است. سرعت و گشتاور با تغییر زاویه از یک سرعت حداقلی با جابجایی و گشتاور حداکثری مشخص در زاویه ی ۳۰ درجه تا سرعت ماکزیمم با جابجایی و گشتاور حداقل تغییر می کنند.
